発電機レンタル、負荷試験器の製作・レンタルができます。
発電機更新工事での仮設機として、エンジン設備時の仮設機として、どんな施設・現場にも対応できます。














各機器仕様

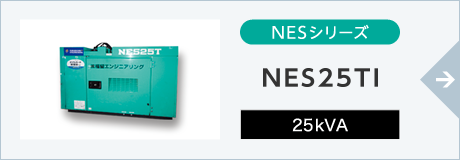

NESシリーズ 【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械



■仕様一覧
周波数 Hz 50.0 60.0
発
電
機		 三
相
4
線
式		 出力 kVA 20.0 25.0
kW 16.0 20.0
200V級 電圧 V 200.0 220.0
電流 A 57.7 65.6
400V級 電圧 V 400.0 440.0
電流 A 28.9 32.8
単
相
3
線
式		 100V/200V級 出力※1 kVA 11.5［5.8］※2 14.4［7.2］※2
kW 11.5［5.8］※2 14.4［7.2］※2
電圧※1 V 100/200 110/220
電流※1 A 57.7［28.9］※2 65.6［32.8］※2
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 6.0 6.6
kW 6.0 6.6
電圧※1 V 100.0 110.0
専用端子 30A×1回路
コンセント 個 15A×4
形式・力率 ブラシレス、4極、
力率：三相0.8（遅れ）・単相1.0
音響パワーレベル※5 dB 90【超】
1m騒音値※6 dB(A) 72.0 75.0
７m騒音値※6 dB(A) 61.0 64.0
デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 いすゞ BV-4LE1A
燃焼方式 渦流室式
気 筒 数 4
内径×行程 mm 85×96
総排気量 L 2.179
定格出力 kW 19.1 23.5
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 2.9 3.6
75％負荷 L/H 3.8 4.8
潤滑油量 L 8.4
バッテリ 個 85D26L×1
燃料タンク容量 L 70
使用燃料 軽油
オイルガード容量 L 70
寸
法
・
質
量		 長 さ<L>※4 mm 1540
幅 < W>※1 mm 680
高 さ<H> mm 1080
乾燥質量 kg 610
運転整備質量 kg 685
音響パワーレベル dB 89【超】
7m騒音値   61 63
※1 太枠箇所 はオプションです。
※2 ［ ］内は三相400V結線時の値です。
※3 専用端子とコンセントの合計出力値です。		   ※4 （ ）内は雨水カバーを除いた寸法です。
※5 60Hz無負荷時の値です。【超】：超低騒音型指定機、（低）：低騒音型指定機
※6 無負荷時の4方向平均音圧レベルです。 　

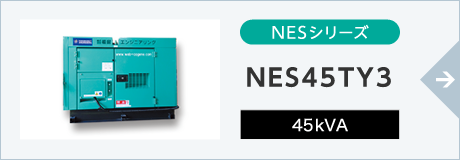

NESシリーズ 【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械



■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 37 45
kW 29.6 36
200V級 電圧 V 200 220
電流 A 107 118
400V級 電圧 V 400 440
電流 A 53.4 59.0
単
相
3
線
式		 100V/200V級 出力※1 kVA 21.4[10.7]※2 26.0[13.0]※2
kW 21.4[10.7]※2 26.0[13.0]※2
電圧※1 V 100/200 110/220
電流※1 A 107[53.4]※2 118[59.0]※2
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 3.0 3.3
kW 3.0 3.3
電圧※1 V 100 110
専用端子 ―
コンセント 個 15A×2
形式・力率 ブラシレス、4極、
力率：三相0.8（遅れ）・単相1.0
音響パワーレベル※5 dB 88【超】
1m騒音値※6 dB(A) 71 73
７m騒音値※6 dB(A) 60 61
デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 ヤンマー 3-4TNV98TG
燃焼方式 直接噴射式 過給機付
気 筒 数 4
内径×行程 mm 98×110
総排気量 L 3.319
定格出力 kW 37.9 45.6
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 4.2 5.3
75％負荷 L/H 5.9 7.4
潤滑油量 L 11.2
バッテリ 個 105D31L×1
燃料タンク容量 L 145
使用燃料 軽油
オイルガード容量 L 245
寸
法
・
質
量		 長さ<L>※4 mm 1740
幅 < W>※1 mm 880
高さ<H> mm 1350
乾燥質量 kg 1025
運転整備質量 kg 1175
※1 太枠箇所 はオプションです。
※2 ［ ］内は三相400V結線時の値です。
※3 専用端子とコンセントの合計出力値です。		   ※4 （ ）内は雨水カバーを除いた寸法です。
※5 60Hz無負荷時の値です。【超】：超低騒音型指定機、（低）：低騒音型指定機
※6 無負荷時の4方向平均音圧レベルです。 　

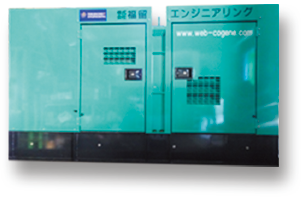

NESシリーズ 【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械



■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 80 100
kW 64 80
200V級 電圧 V 200 220
電流 A 231 262
400V級 電圧 V 400 440
電流 A 115 131
単
相
3
線
式		 100V/200V級 出力※1 kVA 46.2 57.7
kW 46.2 57.7
電圧※1 V 100/200 110/220
電流※1 A 231 262
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 20.0 22.0
kW 20.0 22.0
電圧※1 V 100 110
専用端子 100A×2回路
コンセント 個 15A×2
形式・力率 ブラシレス、4極、
力率：三相0.8(遅れ)・単相1.0
音響パワーレベル※5 dB 91【超】
1m騒音値※6 dB(A) 71 75
７m騒音値※6 dB(A) 60 64
デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 いすゞ BI-4HK1X
燃焼方式 直接噴射式 過給機・給気冷却器付
気 筒 数 4
内径×行程 mm 115×125
総排気量 L 5.193
定格出力 kW 95.8 113.6
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 9.5 12.3
75％負荷 L/H 13.6 17.4
潤滑油量 L 23.5
バッテリ 個 170F51×1
燃料タンク容量 L 250
使用燃料 軽油
オイルガード容量 L 265
寸
法
・
質
量		 長さ<L>※4 mm 2720
幅 < W>※1 mm 1130
高さ<H> mm 1550
乾燥質量 kg 1900
運転整備質量 kg 2150
※1 太枠箇所 はオプションです。
※2 ［ ］内は三相400V結線時の値です。
※3 専用端子とコンセントの合計出力値です。		   ※4 （ ）内は雨水カバーを除いた寸法です。
※5 60Hz無負荷時の値です。【超】：超低騒音型指定機、（低）：低騒音型指定機
※6 無負荷時の4方向平均音圧レベルです。 　

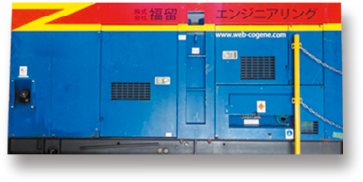

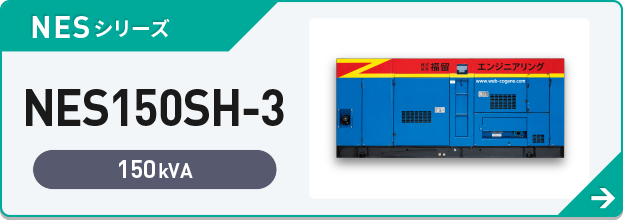

NESシリーズ 【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械



■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 125 150
kW 100 120
200V級 電圧 V 200 220
電流 A 361 394
400V級 電圧 V 400 440
電流 A 180 197
単
相
3
線
式		 100V/200V級 出力※1 kVA ― ―
kW ― ―
電圧※1 V ― ―
電流※1 A ― ―
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 20.0 22.0
kW 20.0 22.0
電圧※1 V 100 110
専用端子 100A×2回路
コンセント 個 15A×4
形式・力率 ブラシレス、4極、
力率：三相0.8(遅れ)・単相1.0
音響パワーレベル※5 dB 96【超】
1m騒音値※6 dB(A) 74 80
７m騒音値※6 dB(A) 64 67
デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 日野 M10C-T
燃焼方式 直噴射式過給機付
気 筒 数 6
内径×行程 mm 127×130
総排気量 L 9.88
定格出力 kW 118（160） 140（190）
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H ― ―
75％負荷 L/H 27 33
潤滑油量 L 41
バッテリ 個 95D31R×2（N×120-7×2）
燃料タンク容量 L 250
使用燃料 軽油、A重油兼用
オイルガード容量 L 480
寸
法
・
質
量		 長さ<L>※4 mm 3220
幅 < W>※1 mm 1130
高さ<H> mm 1500
乾燥質量 kg 2500
運転整備質量 kg 2700
※1 太枠箇所 はオプションです。
※2 ［ ］内は三相400V結線時の値です。
※3 専用端子とコンセントの合計出力値です。		   ※4 （ ）内は雨水カバーを除いた寸法です。
※5 60Hz無負荷時の値です。【超】：超低騒音型指定機、（低）：低騒音型指定機
※6 無負荷時の4方向平均音圧レベルです。 　

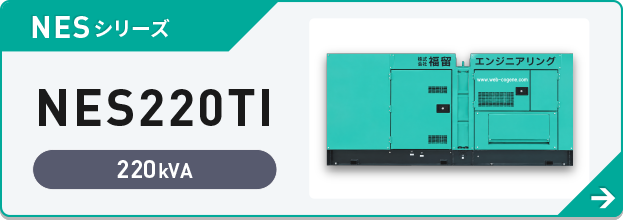

NESシリーズ 【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械



■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 200 220
kW 160 176
200V級 電圧 V 200 220
電流 A 577 577
400V級 電圧 V 400 440
電流 A 289 289
単
相
3
線
式		 100V/200V級 出力※1 kVA ― ―
kW ― ―
電圧※1 V ― ―
電流※1 A ― ―
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 3.0 3.3
kW 3.0 3.3
電圧※1 V 100 110
専用端子 ―
コンセント 個 15A×2
形式・力率 ブラシレス、4極、
力率：三相0.8(遅れ)・単相1.0
音響パワーレベル※5 dB 94【超】
1m騒音値※6 dB(A) 74 78
７m騒音値※6 dB(A) 64 67
デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 いすゞBH-6UZ1X
燃焼方式 直接噴射式 過給機・給気冷却器付
気 筒 数 6
内径×行程 mm 125×145
総排気量 L 9.839
定格出力 kW 185.2 203.7
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 22.1 25.8
75％負荷 L/H 32.4 36.5
潤滑油量 L 42
バッテリ 個 195G51×2
燃料タンク容量 L 390
使用燃料 軽油
オイルガード容量 L 435
寸
法
・
質
量		 長さ<L>※4 mm 3835
幅 < W>※1 mm 1290
高さ<H> mm 1790
乾燥質量 kg 3650
運転整備質量 kg 4050
※1 太枠箇所 はオプションです。
※2 ［ ］内は三相400V結線時の値です。
※3 専用端子とコンセントの合計出力値です。		   ※4 （ ）内は雨水カバーを除いた寸法です。
※5 60Hz無負荷時の値です。【超】：超低騒音型指定機、（低）：低騒音型指定機
※6 無負荷時の4方向平均音圧レベルです。 　

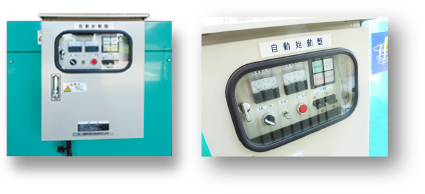

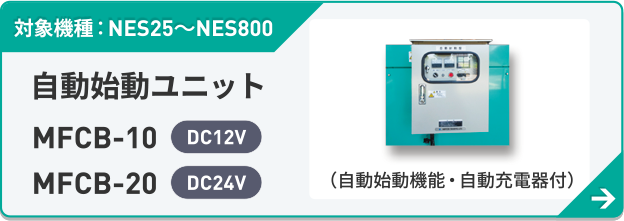

【自動始動ユニット】
（自動始動機能・自動充電器付）

●対象機種：NES25 ～ NES800



■仕様一覧
No. 項　　　目 備　　　　　　　　　　考
No.1 制御方式 シーケンサによる自動制御
No.2 機能 自動始動、自動停止
3回起動繰り返し機能付き
5秒クランキング – 3 ～ 21秒休止
40秒始動
No.3 充電器電源 スイッチングレギュレータによる定電圧制御
入力：AC100 ～ 240V　1Φ、2A
出力：DC13.4V 7.0A（MFCB-10、DC12V用）
DC26.8V 4.0A（MFCB-20、DC24V用）

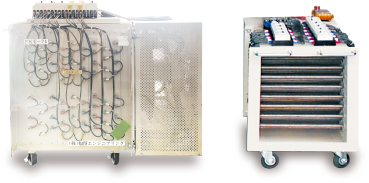

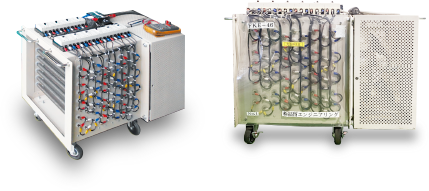

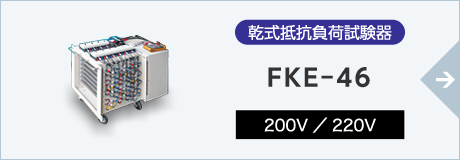

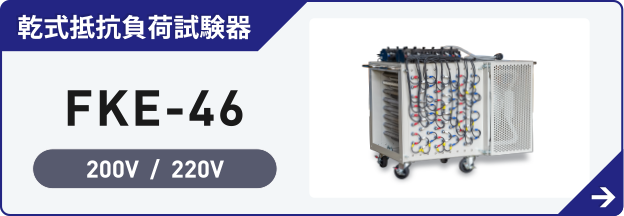

【乾式抵抗負荷試験器】

●3φ3Ｗ　●50/60Hz　●200/220V



■仕様一覧
周波数 Hz 50 60
電圧 V 200 220
容量 kW 46 55.2
最大電流 Ａ 132.8 144.9
力率 　 1.0
定格 　 連続
抵抗素材 　 ステンレス
電流可変方式 　 負荷スイッチ10段
負荷スイッチ SW10 A 2.9 3.1
kW 1 1.2
負荷スイッチ SW9 A 5.8 6.3
kW 2 2.4
負荷スイッチ SW7 A 8.7 9.4
kW 3 3.6
負荷スイッチ SW4/SW5/SW6/SW8 A 11.5 12.6
kW 4 4.8
負荷スイッチ SW1/SW2/SW3 A 23.0 25.2
kW 8 9.6
冷却方式 　 強制空冷式 冷却ファン(単相 100Ｖ、50/60Hz、130/175W)
寸法 mm W(幅)：475 / D(奥行)：830 / H(高)：625(車輪、取手、スイッチ含む)
重量 kg 約60

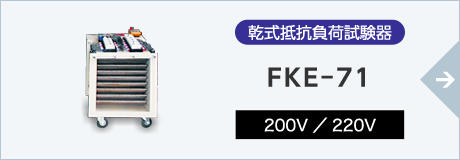

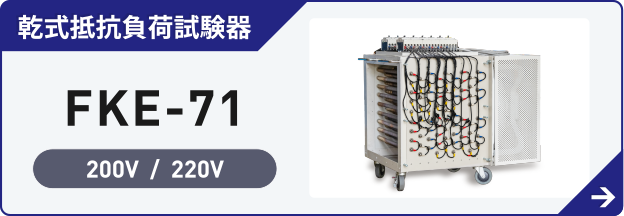

【乾式抵抗負荷試験器】

●3φ3Ｗ　●50/60Hz　●200/220V



■仕様一覧
周波数 Hz 50 60
電圧 V 200 220
容量 kW 72 85.2
最大電流 Ａ 204.9 223.5
力率 　 1.0
定格 　 連続
抵抗素材 　 ステンレス
電流可変方式 　 負荷スイッチ10段
負荷スイッチ SW10 A 5.8 6.3
kW 2 2.4
負荷スイッチ SW8/SW9 A 8.7 9.4
kW 3 3.6
負荷スイッチ SW5 /SW6/SW7 A 17.3 18.9
kW 6 7.2
負荷スイッチ SW8/SW9 A 26.0 28.3
kW 9 10.8
負荷スイッチ SW1/SW2/SW4 A 34.6 37.8
kW 12 14.4
冷却方式 　 強制空冷式 冷却ファン(単相 100Ｖ、50/60Hz、170/220W)
寸法 mm W(幅)：620 / D(奥行)：800 / H(高)：750(車輪、スイッチ含む)
重量 kg 約80



発電機レンタル、負荷試験器の製作・レンタルができます。発電機更新工事での仮設機として、エンジン設備時の仮設機として、どんな施設・現場にも対応できます。











各機器仕様

NESシリーズ【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械

■仕様一覧
周波数 Hz 50.0 60.0
発
電
機		 三
相
4
線
式		 出力 kVA 20.0 25.0
kW 16.0 20.0
200V級 電圧 V 200.0 220.0
電流 A 57.7 65.6
400V級 電圧 V 400.0 440.0
電流 A 28.9 32.8
単
相
3
線
式		 100V/200V級 出力※1 kVA 11.5［5.8］※2 14.4［7.2］※2
kW 11.5［5.8］※2 14.4［7.2］※2
電圧※1 V 100/200 110/220
電流※1 A 57.7［28.9］※2 65.6［32.8］※2
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 6.0 6.6
kW 6.0 6.6
電圧※1 V 100.0 110.0
専用端子 30A×1回路
コンセント 個 15A×4
形式・力率 ブラシレス、4極、
力率：三相0.8（遅れ）・単相1.0
音響パワーレベル※5 dB 90【超】
1m騒音値※6 dB(A) 72.0 75.0
７m騒音値※6 dB(A) 61.0 64.0

デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 いすゞ BV-4LE1A
燃焼方式 渦流室式
気 筒 数 4
内径×行程 mm 85×96
総排気量 L 2.179
定格出力 kW 19.1 23.5
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 2.9 3.6
75％負荷 L/H 3.8 4.8
潤滑油量 L 8.4
バッテリ 個 85D26L×1
燃料タンク容量 L 70
使用燃料 軽油
オイルガード容量 L 70
寸
法
・
質
量		 長 さ<L>※4 mm 1540
幅 < W>※1 mm 680
高 さ<H> mm 1080
乾燥質量 kg 610
運転整備質量 kg 685
音響パワーレベル dB 89【超】
7m騒音値   61 63

※1.太枠箇所 はオプションです。

※2.［ ］内は三相400V結線時の値です。

※3.専用端子とコンセントの合計出力値です。

※4.（ ）内は雨水カバーを除いた寸法です。

※5.60Hz無負荷時の値です。
【超】：超低騒音型指定機、（低）：低騒音型指定機

※6.無負荷時の4方向平均音圧レベルです。 　

NESシリーズ【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械

■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 37 45
kW 29.6 36
200V級 電圧 V 200 220
電流 A 107 118
400V級 電圧 V 400 440
電流 A 53.4 59.0
単
相
3
線
式		 100V/200V級 出力※1 kVA 21.4[10.7]※2 26.0[13.0]※2
kW 21.4[10.7]※2 26.0[13.0]※2
電圧※1 V 100/200 110/220
電流※1 A 107[53.4]※2 118[59.0]※2
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 3.0 3.3
kW 3.0 3.3
電圧※1 V 100 110
専用端子 ―
コンセント 個 15A×2
形式・力率 ブラシレス、4極、
力率：三相0.8（遅れ）・単相1.0
音響パワーレベル※5 dB 88【超】
1m騒音値※6 dB(A) 71 73
７m騒音値※6 dB(A) 60 61

デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 ヤンマー 3-4TNV98TG
燃焼方式 直接噴射式 過給機付
気 筒 数 4
内径×行程 mm 98×110
総排気量 L 3.319
定格出力 kW 37.9 45.6
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 4.2 5.3
75％負荷 L/H 5.9 7.4
潤滑油量 L 11.2
バッテリ 個 105D31L×1
燃料タンク容量 L 145
使用燃料 軽油
オイルガード容量 L 245
寸
法
・
質
量		 長さ<L>※4 mm 1740
幅 < W>※1 mm 880
高さ<H> mm 1350
乾燥質量 kg 1025
運転整備質量 kg 1175
※1.太枠箇所 はオプションです。
※2.［ ］内は三相400V結線時の値です。
※3.専用端子とコンセントの合計出力値です。
※4.（ ）内は雨水カバーを除いた寸法です。
※5.60Hz無負荷時の値です。
【超】：超低騒音型指定機、（低）：低騒音型指定機
※6.無負荷時の4方向平均音圧レベルです。 　

NESシリーズ【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械

■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 80 100
kW 64 80
200V級 電圧 V 200 220
電流 A 231 262
400V級 電圧 V 400 440
電流 A 115 131
単
相
3
線
式		 100V/200V級 出力※1 kVA 46.2 57.7
kW 46.2 57.7
電圧※1 V 100/200 110/220
電流※1 A 231 262
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 20.0 22.0
kW 20.0 22.0
電圧※1 V 100 110
専用端子 100A×2回路
コンセント 個 15A×2
形式・力率 ブラシレス、4極、 力率：三相0.8(遅れ)・単相1.0
音響パワーレベル※5 dB 91【超】
1m騒音値※6 dB(A) 71 75
７m騒音値※6 dB(A) 60 64

デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 いすゞ BI-4HK1X
燃焼方式 直接噴射式 過給機・給気冷却器付
気 筒 数 4
内径×行程 mm 115×125
総排気量 L 5.193
定格出力 kW 95.8 113.6
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 9.5 12.3
75％負荷 L/H 13.6 17.4
潤滑油量 L 23.5
バッテリ 個 170F51×1
燃料タンク容量 L 250
使用燃料 軽油
オイルガード容量 L 265
寸
法
・
質
量		 長さ<L>※4 mm 2720
幅 < W>※1 mm 1130
高さ<H> mm 1550
乾燥質量 kg 1900
運転整備質量 kg 2150
※1.太枠箇所 はオプションです。
※2.［ ］内は三相400V結線時の値です。
※3.専用端子とコンセントの合計出力値です。
※4.（ ）内は雨水カバーを除いた寸法です。
※5.60Hz無負荷時の値です。
【超】：超低騒音型指定機、（低）：低騒音型指定機
※6.無負荷時の4方向平均音圧レベルです。 　

NESシリーズ【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械

■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 125 150
kW 100 120
200V級 電圧 V 200 220
電流 A 361 394
400V級 電圧 V 400 440
電流 A 180 197
単
相
3
線
式		 100V/200V級 出力※1 kVA ― ―
kW ― ―
電圧※1 V ― ―
電流※1 A ― ―
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 20.0 22.0
kW 20.0 22.0
電圧※1 V 100 110
専用端子 100A×2回路
コンセント 個 15A×4
形式・力率 ブラシレス、4極、 力率：三相0.8(遅れ)・単相1.0
音響パワーレベル※5 dB 96【超】
1m騒音値※6 dB(A) 74 80
７m騒音値※6 dB(A) 64 67

デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 日野 M10C-T
燃焼方式 直噴射式過給機付
気 筒 数 6
内径×行程 mm 127×130
総排気量 L 9.88
定格出力 kW 118（160） 140（190）
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H ― ―
75％負荷 L/H 27 33
潤滑油量 L 41
バッテリ 個 95D31R×2（N×120-7×2）
燃料タンク容量 L 250
使用燃料 軽油、A重油兼用
オイルガード容量 L 480
寸
法
・
質
量		 長さ<L>※4 mm 3220
幅 < W>※1 mm 1130
高さ<H> mm 1500
乾燥質量 kg 2500
運転整備質量 kg 2700
※1. 太枠箇所 はオプションです。
※2.［ ］内は三相400V結線時の値です。
※3.専用端子とコンセントの合計出力値です。
※4.（ ）内は雨水カバーを除いた寸法です。
※5.60Hz無負荷時の値です。
【超】：超低騒音型指定機、（低）：低騒音型指定機
※6.無負荷時の4方向平均音圧レベルです。 　

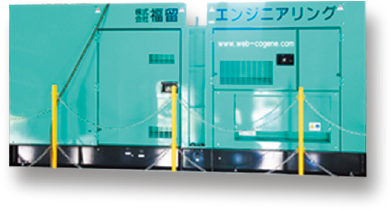

NESシリーズ【可搬形ディーゼル発電装置】

●国土交通省指定 ●第3次排出ガス ●対策型建設機械

■仕様一覧
周波数 Hz 50 60
発
電
機		 三
相
4
線
式		 出力 kVA 200 220
kW 160 176
200V級 電圧 V 200 220
電流 A 577 577
400V級 電圧 V 400 440
電流 A 289 289
単
相
3
線
式		 100V/200V級 出力※1 kVA ― ―
kW ― ―
電圧※1 V ― ―
電流※1 A ― ―
単
相
2
線
式
補

助
出
力

 100V級 出力※3 kVA 3.0 3.3
kW 3.0 3.3
電圧※1 V 100 110
専用端子 ―
コンセント 個 15A×2
形式・力率 ブラシレス、4極、 力率：三相0.8(遅れ)・単相1.0
音響パワーレベル※5 dB 94【超】
1m騒音値※6 dB(A) 74 78
７m騒音値※6 dB(A) 64 67

デ
ィ
｜
ゼ
ル
エ
ン
ジ
ン		 機関名称 いすゞBH-6UZ1X
燃焼方式 直接噴射式 過給機・給気冷却器付
気 筒 数 6
内径×行程 mm 125×145
総排気量 L 9.839
定格出力 kW 185.2 203.7
回転速度 min-1 1500 1800
燃料 消費量 50％負荷 L/H 22.1 25.8
75％負荷 L/H 32.4 36.5
潤滑油量 L 42
バッテリ 個 195G51×2
燃料タンク容量 L 390
使用燃料 軽油
オイルガード容量 L 435
寸
法
・
質
量		 長さ<L>※4 mm 3835
幅 < W>※1 mm 1290
高さ<H> mm 1790
乾燥質量 kg 3650
運転整備質量 kg 4050
※1.太枠箇所 はオプションです。
※2.［ ］内は三相400V結線時の値です。
※3.専用端子とコンセントの合計出力値です。
※4.（ ）内は雨水カバーを除いた寸法です。
※5.60Hz無負荷時の値です。
【超】：超低騒音型指定機、（低）：低騒音型指定機
※6.無負荷時の4方向平均音圧レベルです。 　

【自動始動ユニット】
（自動始動機能・自動充電器付）

●対象機種：NES25 ～ NES800

■仕様一覧
No. 項　　　目 備　　　　　　　　　　考
No.1 制御方式 シーケンサによる自動制御
No.2 機能 自動始動、自動停止
3回起動繰り返し機能付き
5秒クランキング – 3 ～ 21秒休止
40秒始動
No.3 充電器電源 スイッチングレギュレータによる定電圧制御
入力：AC100 ～ 240V　1Φ、2A
出力：DC13.4V 7.0A（MFCB-10、DC12V用）
DC26.8V 4.0A（MFCB-20、DC24V用）

【乾式抵抗負荷試験器】

●3φ3Ｗ　●50/60Hz　●200/220V

■仕様一覧
周波数 Hz 50 60
電圧 V 200 220
容量 kW 46 55.2
最大電流 Ａ 132.8 144.9
力率 　 1.0
定格 　 連続
抵抗素材 　 ステンレス
電流可変方式 　 負荷スイッチ10段
負荷スイッチ SW10 A 2.9 3.1
kW 1 1.2
負荷スイッチ SW9 A 5.8 6.3
kW 2 2.4
負荷スイッチ SW7 A 8.7 9.4
kW 3 3.6
負荷スイッチ SW4/SW5/SW6/SW8 A 11.5 12.6
kW 4 4.8
負荷スイッチ SW1/SW2/SW3 A 23.0 25.2
kW 8 9.6
冷却方式 　 強制空冷式 冷却ファン(単相 100Ｖ、50/60Hz、130/175W)
寸法 mm W(幅)：475 / D(奥行)：830 / H(高)：625(車輪、取手、スイッチ含む)
重量 kg 約60

【乾式抵抗負荷試験器】

●3φ3Ｗ　●50/60Hz　●200/220V

■仕様一覧
周波数 Hz 50 60
電圧 V 200 220
容量 kW 72 85.2
最大電流 Ａ 204.9 223.5
力率 　 1.0
定格 　 連続
抵抗素材 　 ステンレス
電流可変方式 　 負荷スイッチ10段
負荷スイッチ SW10 A 5.8 6.3
kW 2 2.4
負荷スイッチ SW8/SW9 A 8.7 9.4
kW 3 3.6
負荷スイッチ SW5 /SW6/SW7 A 17.3 18.9
kW 6 7.2
負荷スイッチ SW8/SW9 A 26.0 28.3
kW 9 10.8
負荷スイッチ SW1/SW2/SW4 A 34.6 37.8
kW 12 14.4
冷却方式 　 強制空冷式 冷却ファン(単相 100Ｖ、50/60Hz、170/220W)
寸法 mm W(幅)：620 / D(奥行)：800 / H(高)：750(車輪、スイッチ含む)
重量 kg 約80
